  反吹风布袋除尘器
反吹风布袋除尘器 反吹风布袋除尘器分正压式(又称压入式)和负压式(又称吸入式),本说明书按负压式介绍。含尘气在负压作用下,由进风管进入下灰斗,在进风口正面设有阻流板,较......
TAG: 除尘器 | 布袋 |

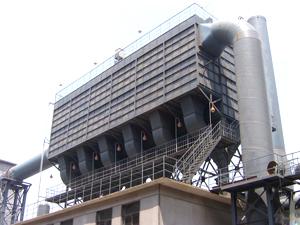

反吹风布袋除尘器
反吹风布袋除尘器分正压式(又称压入式)和负压式(又称吸入式),本说明书按负压式介绍。含尘气在负压作用下,由进风管进入下灰斗,在进风口正面设有阻流板,较粗的粉尘靠碰击和重力落入灰斗,细颗粒分粉尘经滤袋过滤后,吸咐在滤袋的内壁上,净化后的气体经袋滤室,通过设备顶部切阀经排管吸入风机内,再经排气筒排入大气中。
  反吹风布袋除尘器相关参数

 规格

性能参数

项目

DDF-1000

DDF-1800

DDF-3000

DDF-4000

DDF-5000

DDF-6000

DDF-7000

DDF-8000

DDF-9000

DDF-10000

过滤面积(m2)

1000

1800

3000

4000

5000

6000

7000

8000

9000

10000

处理风量(m3/h)

3000~90000

5400~162000

90000~270000

120000~360000

150000~450000

180000~540000

210000~630000

240000~720000

270000~810000

300000~900000

设备阻力(Pa)

1470

过滤小室数(个)

6

8

6

6

8

6

10

10

12

12

滤袋排数(排)

15

11

7

10

9

11

10

11

11

12

单室过滤面积(m2)

250

225

500

666

625

750

700

800

750

830

滤袋尺寸( фmm)

260

180

300

300

300

300

300

300

300

292

入口温度(℃)



<150

<300

设备重量(T)

57.5

81.65

138

161

195.5

230

310.5

345

414

517


 反吹风布袋除尘器工作原理:
  滤袋附尘不断增加,阻力上升到规定值时,即开始清灰。设备的清灰方式靠室反吹风方式,反吹风时通过换向阀,关闭排风管,打开反吹风管,切断单室的负压轴吸作用。因为设备各室的进风管是相通的,而且都处于负压状态,因此由于邻室的负压轴吸作用。使气流通过反吹风管被吸入滤袋室,透过滤袋,气流由滤袋外,侧进入内侧,经灰斗及该室的进风管而吸入邻室排出,此时滤袋被吸瘪。滤袋内部的积尘随之被抖落到灰斗,完成了单室的清灰,其余室在清灰执行机构的控制下,进行同样顺序的清灰,除到一定值时,清灰停止。
