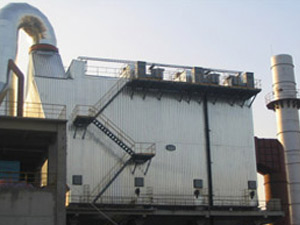

JH型集合式高压静电除尘器

JH型集合式高压静电除尘器简介：JH型集合式高压静电除尘器具有设计合理、结构紧凑、除尘效率高，抗结露能力强、使用安全可靠等特点。

　　JH型集合式高压静电除尘器工作原理：JH型集合式高压静电除尘器含尘气体从设备顶部进风口进入设备后，以高速经过旋风分离器，使含尘气体沿轴线调整螺旋向下旋转，利用离心力，除掉较粗颗粒的粉尘，有效地控制了进入电场的初始含尘浓度。然后，气体经下灰斗进入电场工作，由于下灰斗截面积大于内管截积数倍，根据旋转矩不变原理，径向风速和轴向风速急剧降低产生零速界面而使内管中的重颗粒粉尘沉降于下灰斗内，降低了进入电场的粉尘浓度，低浓度含尘气体经电收尘而凝聚在阴阳极板上，经清灰振打而将收集的粉尘由锁风排灰装置输送走。为了防止内管旋风和电场极板振打后在下灰斗内形成的二次扬尘，特在下灰斗中设置了隔离锥。

　　JH型集合式高压静电除尘器使用范围：水泥厂、化肥厂、等行业各种磨机，破碎点下料口，包装机及烘干机和各种相类似的分散源处理。

　　JH型集合式高压静电除尘器技术性能：

名称	单位	指标值
		JH160	JH170	JH180	JH190	JH210	JH220
处理风量	m3/h	4100-2460	5000-3000	5800-3480	7500-4500	9200-5520	11000-6600
电场风速	m/s	0.6-0.8		0.6-1.0
除尘器阻力	Pa	<400
除尘效率	%	≥99.5
设备重量	kg	4500	5000	5500	6000	6300	6900
